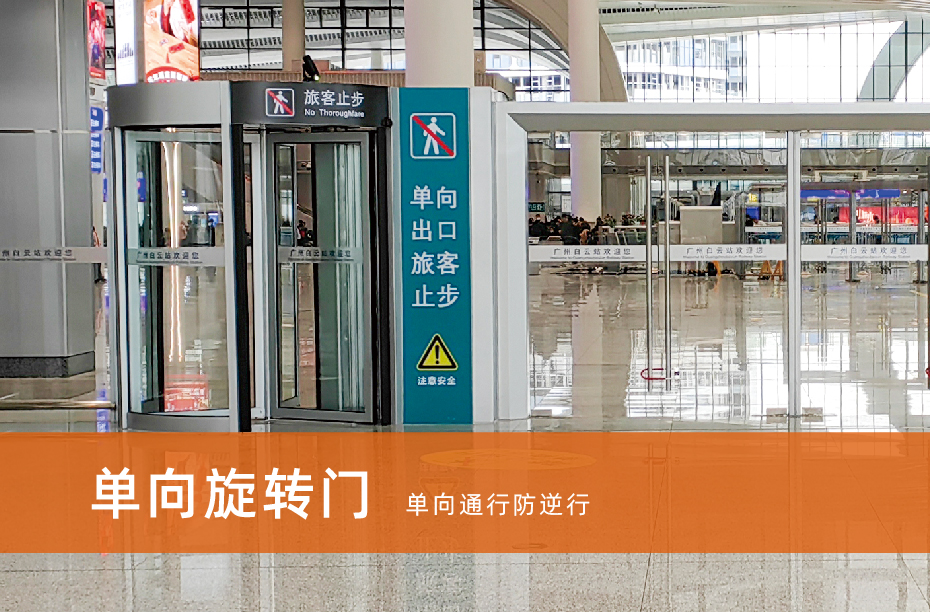

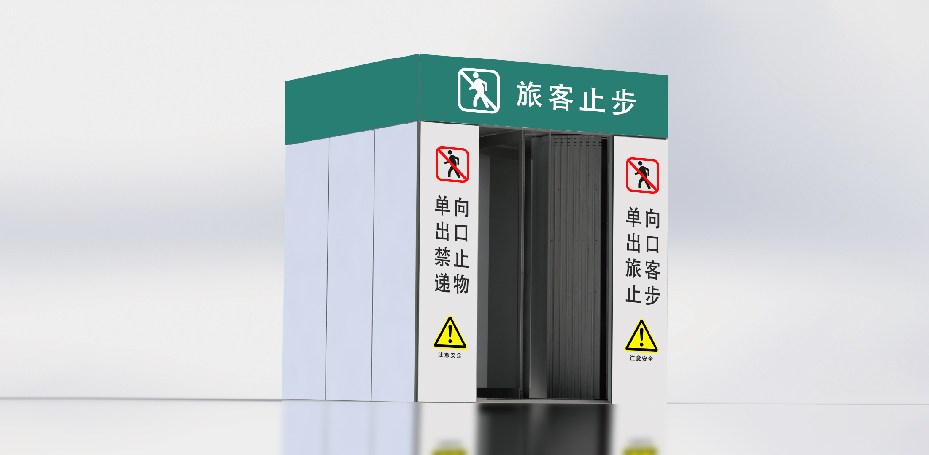

單向旋轉門
產品介紹：單向旋轉門是通過采集信號、由外源動力驅動控制門扇的啟閉，供旅客單向、安全通行，具有旅客逆向禁行功能的旋轉門。

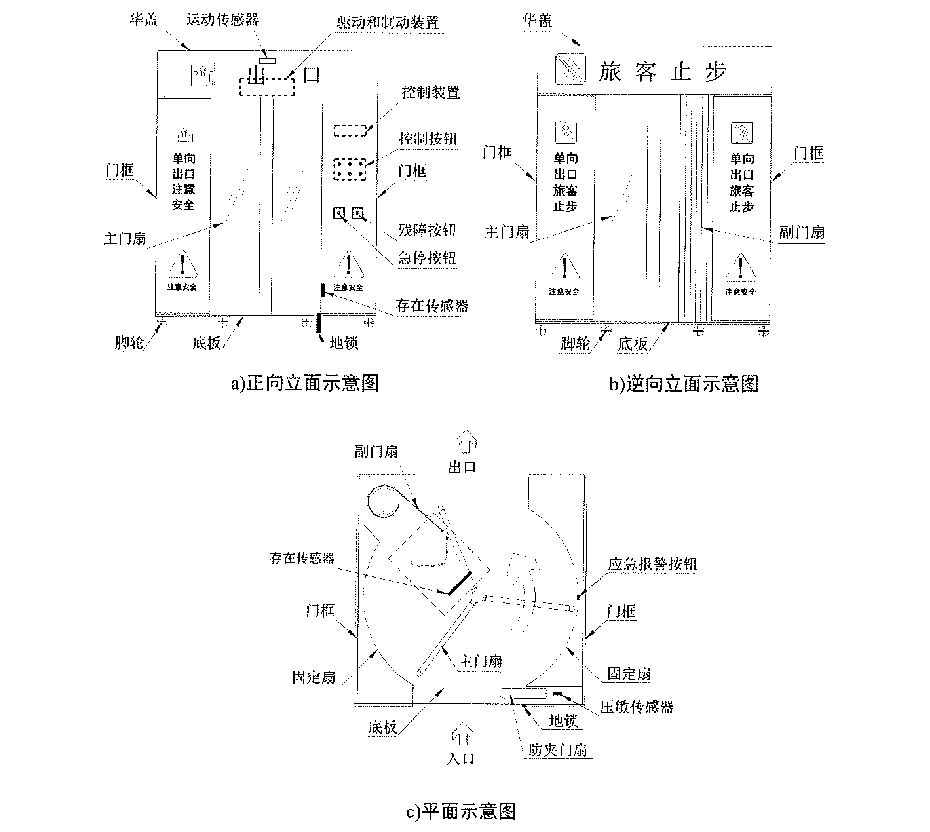

單項旋轉門構成
門體主要包括固定扇、主門扇、副門扇、防夾門扇，以及門框、華蓋、底板、地鎖、腳輪。
2. 運行裝置
運行裝置主要包括控制裝置、驅動和制動裝置、操作按鈕等。運行裝置應滿足單向旋轉門正常運行的需要。
3. 感應裝置
感應裝置應根據功能要求設置運動傳感器、存在傳感器和壓敏傳感器。
單向旋轉門功能
自動運行和待機功能
正常運行時，單向旋轉門應采用感應啟閉方式。當入口處感應裝置探測到有旅客和物體時，單向旋轉門應能自動運行,運行時間應能滿足通行要求。當旅客已通過或入口處無旅客、物體時，單向旋轉門可自動停止運行，處于待機狀態。
旅客逆向禁行功能
主門扇與副門扇之間的恒定間隙應確保旅客無法逆向通行。旅客和物體試圖逆向通行時會觸發存在傳感器，主門扇立即制動，單向旋轉門停止運行并發出警報提示。旅客和物體撤出后，單向旋轉門應能自動恢復正常運行。
旅客或物體防夾功能
旅客或物體觸碰防夾門扇時，單向旋轉門應立即停止運行。人工可推動防夾門扇向門框內縮進，防夾門扇觸碰感應消除后，單向旋轉門應能自動恢復正常運行。
斷電手動正向運行功能
單向旋轉門斷電時，應能自動轉換為手動開啟模式，可手動推動主門扇正向旋轉，且不能反向旋轉。
應急手動反向運行功能
當發生旅客攜帶超限物體卡在門體內等應急情況時,固定扇上的應急報警按鈕被人工觸發后，單向旋轉門停止運行并發出警報提示?？瓦\(yùn)值班員解除單向旋轉控制裝置后，可手動推動主門扇反向旋轉，待應急情況解決后，客運值班員開啟單向旋轉控制裝置，單向旋轉門應能恢復正常運行。
鎖止功能
在車站非運營時間或不需使用時，單向旋轉門應能鎖止，不能運行。
整體移動功能
如遇特殊、緊急情況，單向旋轉門解除地鎖后，可整體移動。
手動阻止功能
單向旋轉門在正常運行狀態下，應能手動阻止。在反向阻止力作用下，單向旋轉門應停止運行，反向阻止力消除后，單向旋轉門應能自動恢復正常運行。
碰撞停止運行功能
單向旋轉門在正常運行狀態下，主門扇碰撞到旅客或障礙物產生夾持撞擊時，應立即停止運行，產生的動態沖擊力、靜態沖擊力和殘余沖擊力等外力不應對旅客造成傷害。外力消除后，單向旋轉門應能自動恢復正常運行。
危險區域保護功能
存在傳感器探測旅客和物體進入危險區域時，主門扇應減速并停止運行。
殘障慢行功能
殘障按鈕啟動后，單向旋轉門應降為殘障速度，旋轉一個周期后,自動恢復為正常速度。殘障速度應符合GB/T 34616-2017的規定。
單向旋轉門技術參數
產品類型
單向旋轉門根據固定扇內直徑分為Ⅰ型和Ⅱ型。
類型
I型
II型
固定扇內直徑
1900mm
2100mm
通行高度
2050mm
2100mm
門體總高
2550mm
2550mm
注意1：考慮既有車站改造等需要，Ⅰ型單向旋轉門適當減少固定扇內直徑和通行高度尺寸。
注意2：2550mm為單向旋轉門門體總高最小值，實際高度可根據現場需求確定。
技術要求
單向旋轉門在下列環境、條件下應能正常工作:
a) 環境溫度:-35℃~55℃;#)
b) 相對濕度不大于 90%;
c) 風速不應大于 25n/s;
d) 額定電壓為 220V 50Hz，在額定電壓偏差土10%范圍內運行無異常:安裝處地面平整、防滑，水平度誤差不大于4mm，且室外側有防雨設施。
